絕緣材料耐熱性驗證方案：電氣絕緣套管高溫換氣老化實驗

作者：海達儀器發布日期：2026-06-15 09:26:29　　已瀏覽閱讀：次

了解儀器報價及售前售后服務，工廠直銷，享優惠折扣價！

一、方案適用范圍與測試標準
本方案適用于電氣設備中使用的絕緣套管，旨在通過換氣老化實驗箱檢驗其在高溫環境下的絕緣性能與結構完整性。測試嚴格遵循 GB/T 11026.1-2016《電氣絕緣材料耐熱性第1部分：老化程序和試驗結果的評定》及 GB/T 11026.4-2012《電氣絕緣材料耐熱性第4部分：老化烘箱單室烘箱》進行。選用一臺性能穩定的換氣老化實驗箱廠家提供的設備，是確保測試數據精準可靠的前提。
二、實驗具體參數設定

參數項	設定值	依據
老化溫度	150℃ ± 2℃	模擬極端高溫貯存環境
換氣次數	8~10次/小時	保持箱內氧氣濃度，加速熱氧老化
試驗周期	7天（168小時）、14天（336小時）、28天（672小時）	多點取樣，推導老化壽命曲線
樣品數量	每組5個絕緣套管	確保數據統計學有效性

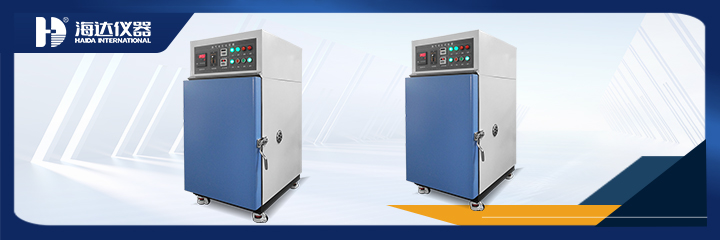

實驗設備采用廣東海達儀器有限公司提供的換氣式老化試驗箱，其溫度均勻度≤±2℃，轉盤轉速10r/min，確保樣品受熱均勻。
三、實驗操作流程
樣品預處理：在標準環境（23℃±2℃，相對濕度50%±5%）下放置24小時，測量并記錄初始絕緣電阻值與介質損耗因數(tanδ)，并檢查外觀有無裂紋。
設備設置：將換氣老化實驗箱廠家的設備設定至150℃，換氣量調至10次/小時，待溫度穩定后放入樣品。
中途檢測：分別在168h、336h、672h后取出樣品，冷卻4小時。依據 GB/T 11026.1 要求，在高溫高濕環境下測試絕緣電阻。觀察套管表面是否出現開裂、粉化或變形等結構損傷。
四、實驗結果數據分析
經過672小時（28天）的加速老化測試，實驗數據匯總?cè)缦拢?/font>

檢測項目	初始值	168h后	336h后	672h后	判定標準 (依據GB/T 11026)
絕緣電阻	5000 MΩ	4800 MΩ	4250 MΩ	3800 MΩ	≥初始值的70% (3500 MΩ) —— 合格
介質損耗因數(tanδ)	0.0025	0.0028	0.0035	0.0042	增幅≤50% —— 合格
外觀結構	光滑無裂紋	輕微變色	輕微啞光	無變形/無裂紋	無開裂、無軟化變形 —— 合格

結論：該絕緣套管在150℃高溫老化672h后，絕緣電阻保持率為76%（＞70%），tanδ增幅未超標且結構完好。由此判定，該材料滿足在150℃環境下長期貯存與使用的要求。廣東海達儀器有限公司提供的精準溫控與換氣系統，保證了本次老化數據的科學性與重現性。
